いろいろなスロッター加工

サンプル１ サンプル2
いろいろなスロッター加工　角穴（四・六角ほか）
スプライン（等配・変等配）油溝など、
さまざまな大きさ材質に加工いたします。

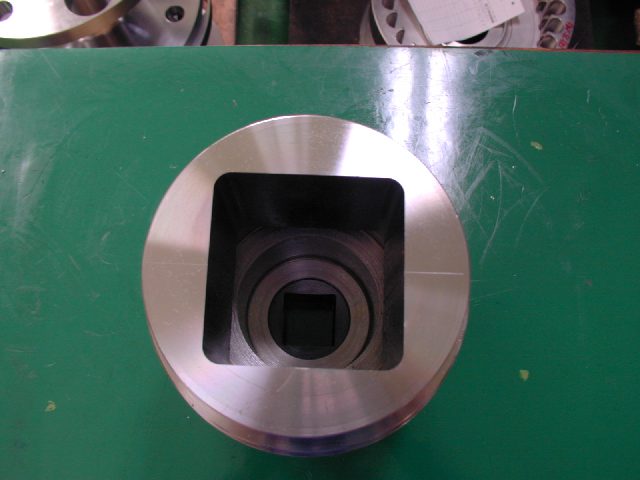

大きさの違う角穴（上下）を加工左はＲ無し右は４Ｒ付
大きさの違う角穴（上下）を加工

左はＲ無し

右は４Ｒ付

外形の穴にそれぞれ外側に向かってキー溝を加工
外形の穴にそれぞれ外側に向かってキー溝を加工

キー幅４ｍｍ３５ヶ所

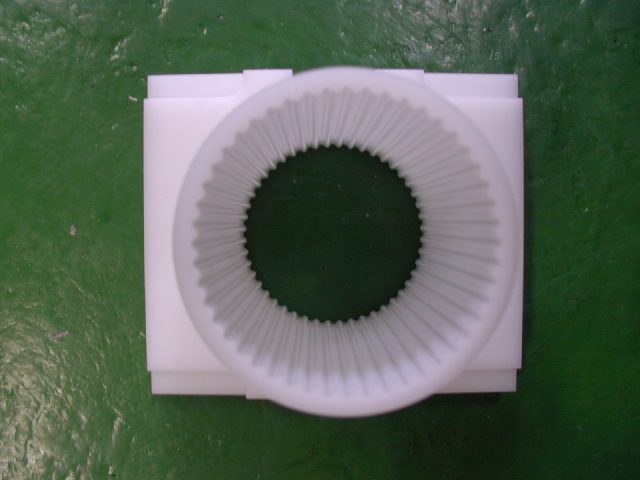

樹脂に油溝・スプラインを加工。
樹脂に油溝（左ＭＣ６０１）

スプライン（右ジュラコン）


◆◆◆　加工一覧　◆◆◆

26

羽（スクリュー）にキー溝加工（ＳＵＳ３０４全長７０）

 27

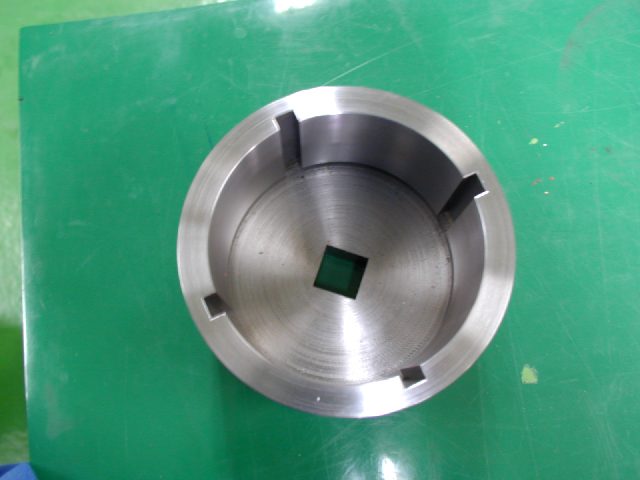

止まりでキー溝を４等配で加工し反対側に角穴を加工。

 31

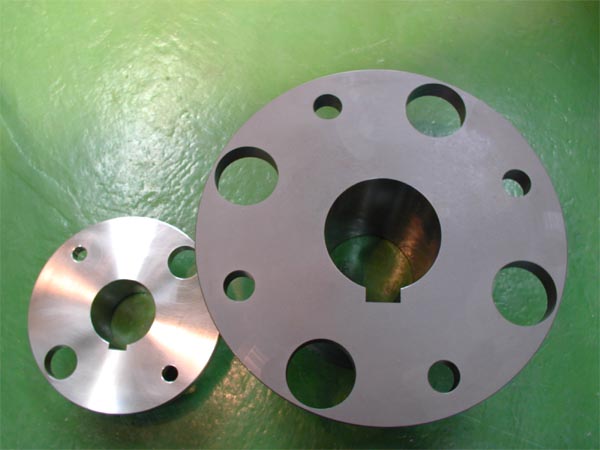

フランジ
左）ＳＵＳ304内径８０φストローク１２０キー幅２０ｍｍ
右）Ｓ４５Ｃ　内径６０φストローク６０キー幅１４ｍｍ

29

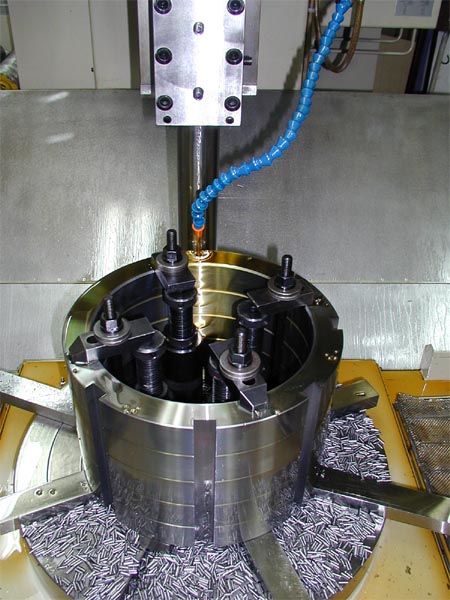

外形２５０φのリングの外側に８箇所の溝を加工（キー幅１５ｍｍストローク２００ ５枚重ねて加工）

30

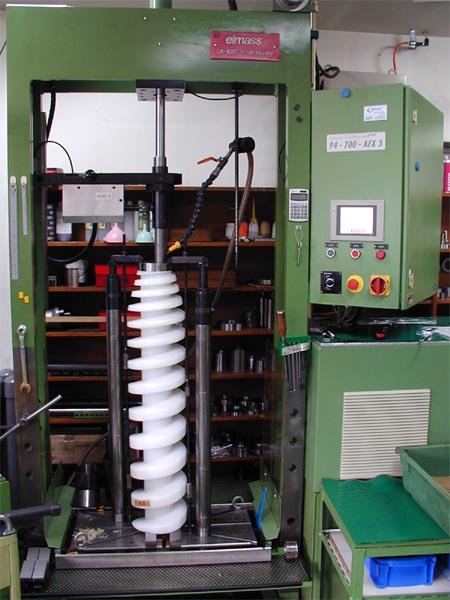

全長１０００ｍｍのスクリューに２０ｍｍのキー溝をストローク１５０で加工。

 28

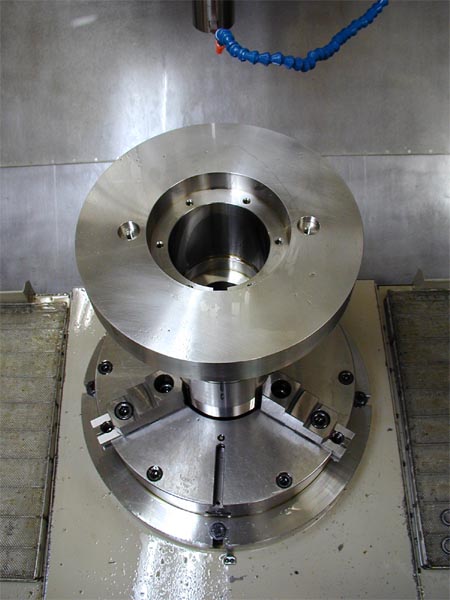

ステンレスのフランジにキー溝（止りで）を加工、全長３００加工ストローク ２５０キー幅１０��

32

ＭＣナイロン内径３００φキー幅１４ｍｍ２１ヶ所加工。
